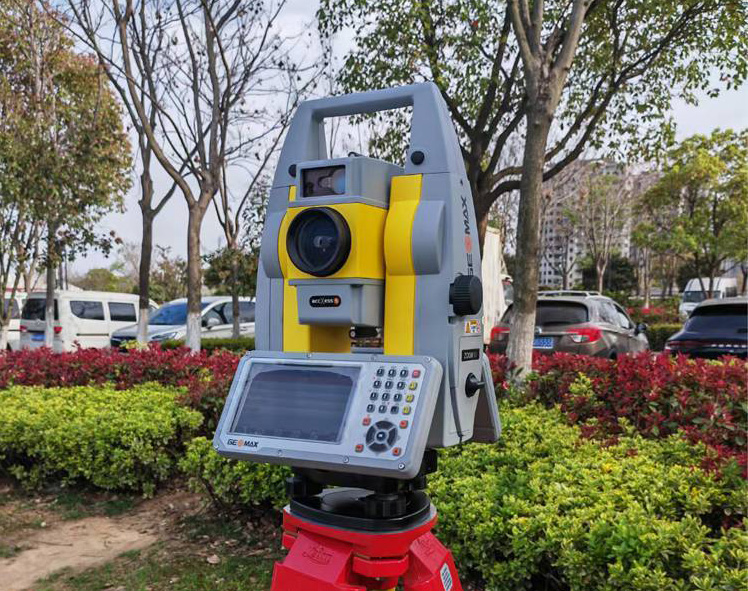

全站儀是現代工程測量中集光、機、電于一體的高精度儀器。掌握其規范操作流程是確保測量數據準確性的基礎。以下是詳細的操作步驟：

第一步：準備工作與設備架設

1. 準備工作：

• 檢查設備： 清點全站儀主機、三腳架、基座、棱鏡桿、棱鏡、電池、充電器等配件是否齊全。

• 電量檢查： 安裝滿電電池，確保儀器有足夠電量完成測量任務。

• 設定參數： 在辦公室預先設置好儀器參數，如角度單位（360°制）、距離單位（米）、大氣改正數（溫度、氣壓）和棱鏡常數（PSM，通常為-30mm，以實際棱鏡標注為準）。

•

2. 架設三腳架：

• 選擇穩固、通視良好的測站點，張開三腳架，使架頭大致水平且高度適中（約在胸口位置）。

• 穩固踩實三腳架三條腿，并將架頭中心的連接螺絲旋至適中的高度。

3. 安裝全站儀：

• 打開儀器箱，雙手握住全站儀支架或提手，將其小心地放置到三腳架頭上。

• 通過三腳架中心的連接螺絲將儀器初步固定，但不要擰死。

第二步：對中與整平

這是確保測站點位精度的關鍵，需反復進行，直至同時滿足對中與整平要求。

1. 初步對中：

• 調整三腳架腿的位置和長度，使光學對點器或激光對點器的中心大致對準地面測站點。

2. 精確整平：

• 轉動儀器照準部，使管水準器與任意兩個腳螺旋的連線平行。

• 相向或相反旋轉這兩個腳螺旋，使氣泡居中。

• 將照準部旋轉90°，使管水準器垂直于前兩個腳螺旋的連線，調整第三個腳螺旋，使氣泡再次居中。

• 重復以上步驟，直至照準部旋轉到任何方向，管水準氣泡均居中。

3. 精確對中：

• 松開連接螺絲，在架頭上輕微平移儀器（切勿旋轉），使對點器中心精確對準測站點。

• 擰緊連接螺絲。

4. 最終檢查：

• 由于平移可能輕微破壞整平，需再次檢查水準氣泡，若有微小偏差，僅用腳螺旋進行微量調整即可。此時對中會受極微小影響，通?？珊雎?。若偏差較大，需重復“整平-對中”步驟，直至兩者均精確滿足。

第三步：開機與設置

• 開機： 按下電源鍵開機。

• 初始化： 盤左（豎直度盤在望遠鏡左側）位置旋轉望遠鏡，完成垂直度盤初始化。

• 設置測站： 在菜單中進入“測站設置”或“坐標測量”功能，輸入測站點坐標和儀器高（用鋼卷尺從測站點量至儀器側面的儀器高標志）。

第四步：定向（后視）

此步驟是為全站儀建立方向基準。

• 在另一個已知點（后視點）架設棱鏡，并量取棱鏡高。

• 望遠鏡照準后視點的棱鏡中心。

• 在儀器菜單中選擇“后視”或“定向”，輸入后視點坐標和棱鏡高。

• 精確照準后，按“設置”或“測存”鍵。儀器會計算并顯示后視方向的方位角，與已知值核對無誤后即完成定向。

第五步：數據采集

完成以上所有步驟后，即可開始測量未知點。

• 立鏡： 司鏡員將棱鏡桿立于待測點上，保持圓水準氣泡居中，確保桿直。

• 照準： 操作員用望遠鏡十字絲精確照準棱鏡中心。對于長距離測量，可使用儀器的“測距”功能輔助找準。

• 測量與記錄：

• 坐標測量： 在坐標測量模式下，按測量鍵，儀器會自動計算并顯示待測點的三維坐標（N, E, Z）。

• 數據記錄： 按“記錄”鍵將數據保存到儀器內存或SD卡中。強烈建議為每個點編號并添加編碼（如“D1”、“房屋角”），便于內業數據處理。

• 其他測量： 也可進行角度、距離、高差等單一測量。

第六步：收站

測量完成后，先關閉電源。

• 小心卸下主機，放回儀器箱內固定好。

• 收起三腳架，清點所有配件。

•

注意事項：

• 任何時候都必須保護儀器，避免日曬雨淋。

• ??搬運時須輕拿輕放。

• ??陽光下測量務必打傘。

• ??對中、整平、定向是保證精度的三大核心環節，務必細致操作。

遵循此規范流程，可有效提高外業工作效率并保障測量成果的可靠性。
